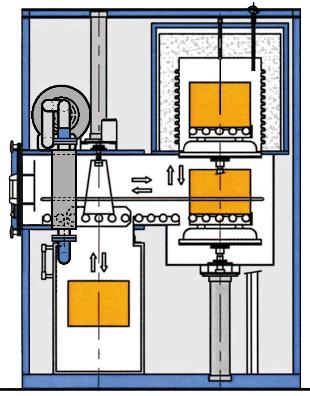

【加熱室】
　高価な消耗品を排除したマッフルレス構造。
　６面パネルヒーターで温度分布良好です。
　ハイス鋼（SKH材）が処理出来る高温仕様
　(オプション)も対応可能です。

【空冷部】
　油槽上部に雰囲気強制循環機構を設けて雰囲気を
　熱交換器で冷却しワークへ吹き付けます。

【油冷部】
　油温管理の為のヒーター・冷却蛇管、攪拌機構を
　設けて歪と焼入性を考慮した油槽です。

【移動装置】

　上下昇降は信頼性の高いエアーシリンダー、前後

　移動はサーマルオリジナルのトランスファー

　ユニットで行います。

【仕様】

  加熱温度範囲 600～1,250℃
  油槽温度範囲 ～80℃（OP120℃）
  加熱室ヒーター 18kW
  処理有効寸法 Φ400×H300mm
  （トレー高さ含む）
  処理重量 60kg/gross
  焼入油　油量 500ℓ
  処理雰囲気 窒素ガス（純度99.99%以上）
  ユーティリティ 3Φ-200V,50/60Hz,32kVA
  窒素ガス・圧縮エアー・冷却水









これまでの油冷空冷兼用装置は空冷の能力不足で肉厚の金型には不向きでした。

一方、油槽付の真空炉は設備費・維持コスト・設置面積など熱処理内製化へは大きな問題があります。

これらの問題を一気に解決し、ユーザー様の熱処理内製化への切り札となるのが

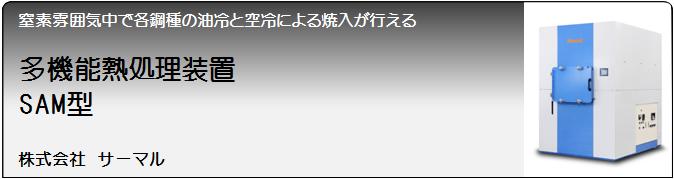

多機能熱処理装置　SAM型　です。







◎対象ワーク

SKD材・SUS材　等　　　　：油冷／空冷

S-C材・SK材・SKS材　等　：油冷

SKH材　等　　　　　　　　：油冷／空冷



◎油冷・空冷を簡単選択

　焼入れ時には、油冷却または空冷を簡単に

　ご選択いただけます。

　油冷時：焼入油の温度コントロール・浸漬時間の

　　　　　指定が簡単に行えます。

　空冷時：空冷部にてN2ガスを左右壁面より均等に

　　　　　噴射して急冷します。



◎全自動運転

　ワークセット後は焼入れまで全自動で行います。

  ガスパージ
  ⇓
  加熱室への移動
  ⇓
  予熱
  ⇓
  本加熱
  ⇓
  移動
  ⇓
  焼入れ
